La base des stores autoportants sont des coulisses sur lesquels repose tout le poids de store. Les représentants de cette conception spéciale des stores d'extérieur sont les stores autoportants BRAVO et STS. Tous les types et dimensions de lames peuvent être utilisés pour les stores autoportants sauf Cetta 50. Des moustiquaires peuvent également y être intégrées.

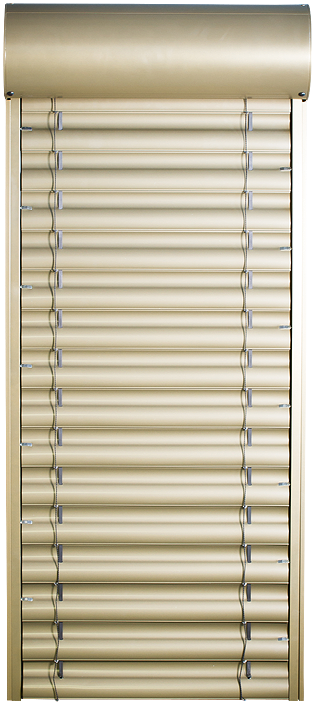

Bravo est un store autoportant avec un paquet de stores dehors le boîtier et qui a un design de box rond. Pour BRAVO, le box est toujours uniquement dans le design reconnu, ce qui signifie qu'il est visible sur la façade de la maison. Un pied pour la connexion aux coulisses est situé sur les côtés des box. Les stores BRAVO sont conçus pour être installés dans des ouvertures de construction plus petites - grâce à une charnière spéciale et à un montage sur boîtier excentrique, la hauteur du box est inférieure de 40 mm à la conception standard.
Le store autoportant STS aluminium est un produit fini complet en aluminium dans sa totalité. Le profil supérieur (caisse) est fixé avec un paquet de lames sur les coulisses par un pied spécial et une suspension du profil supérieur. De cette manière, on peut utiliser exclusivement les supports des coulisses sans support du store ce qui est nécessaire pour le montage standard du brise-soleil orientable. Donc, il n’est plus nécessaire d’ancrer le store. Le principe est le même que pour le produit VIVA. Le montage est simple et rapide. Commande exclusivement par moteur. Il est possible de coupler les stores. Il est possible d’opter pour pratiquement tous les types de lames, y compris flexi, et la réalisation du lardon inférieur perpendiculaire ainsi que SLIM. Il est impossible de sélectionner la lame Cetta 35/50. Il est possible de peinturer les profils supérieur et inférieur, la coulisse, les supports du guidage dans les couleurs RAL et Decoral.
BRAVO | Largeur (mm) | Hauteur (mm) | Surface garantie (m2) | ||
---|---|---|---|---|---|
min. | max. | min. | max. | max. | |
sans moustiquaire | 600 | 3500 | 500 | 3000 | 10,5 |
avec moustiquaire | 720 | 1800 | 500 | 2500 | 3 |
L’utilisation de cette variante permet d’économiser jusqu’à 40 mm de hauteur
de paquet (hauteur de la tôle de couverture) par rapport à la variante standard.
Hauteur maximale du store pour le box de 210 mm.
Type de store | Hauteur du store (mm) |
---|---|
Cetta 60 Flexi | 1900 |
Cetta 65 | 1900 |
Cetta 80 | 2200 |
Cetta 80 Flexi | 3000 |
Cetta 80 Slim | 2600 |
Cetta 100 Flexi | 3000 |
Setta 65 | 1900 |
Setta 90 | 2700 |
Zetta 70 | 2100 |
Zetta 90 | 2500 |
System STS | Largeur (mm) | Hauteur (mm) | Surface garantie (m2) | ||
---|---|---|---|---|---|
min. | max. | min. | max. | max. | |
Store STS | 600 | 4000* | 500 | 4000 | 16 |
*De 3501 à 4000 mm, un profil de renforcement STS sera livré avec un canal en aluminium. L’épaisseur d’un canal avec un renforcement sera plus élevée de 15 mm.
Position | Désignation | Désignation commerciale | Plan numéro |
---|---|---|---|
10 | Caisse prémontée STS | 2-01286-0000 | |
30-32 | Suspension du lardon supérieur – AL PROFIL STS | P002/6 | 2-01093-0000 |
40-41 | Pied double STS | P002/9 | 2-01628-0000 |
170 | Profil de la coulisse STS | P016/1 | 7-302121-PU52 |
170 | Lardon STS – double | P016/2 | 7-303530-0000 |
170 | Support de la coulisse STS 56-80, 81-125, 80-230 mm | P021/5,6,17-47 | - |
