Stores extérieurs - BSO

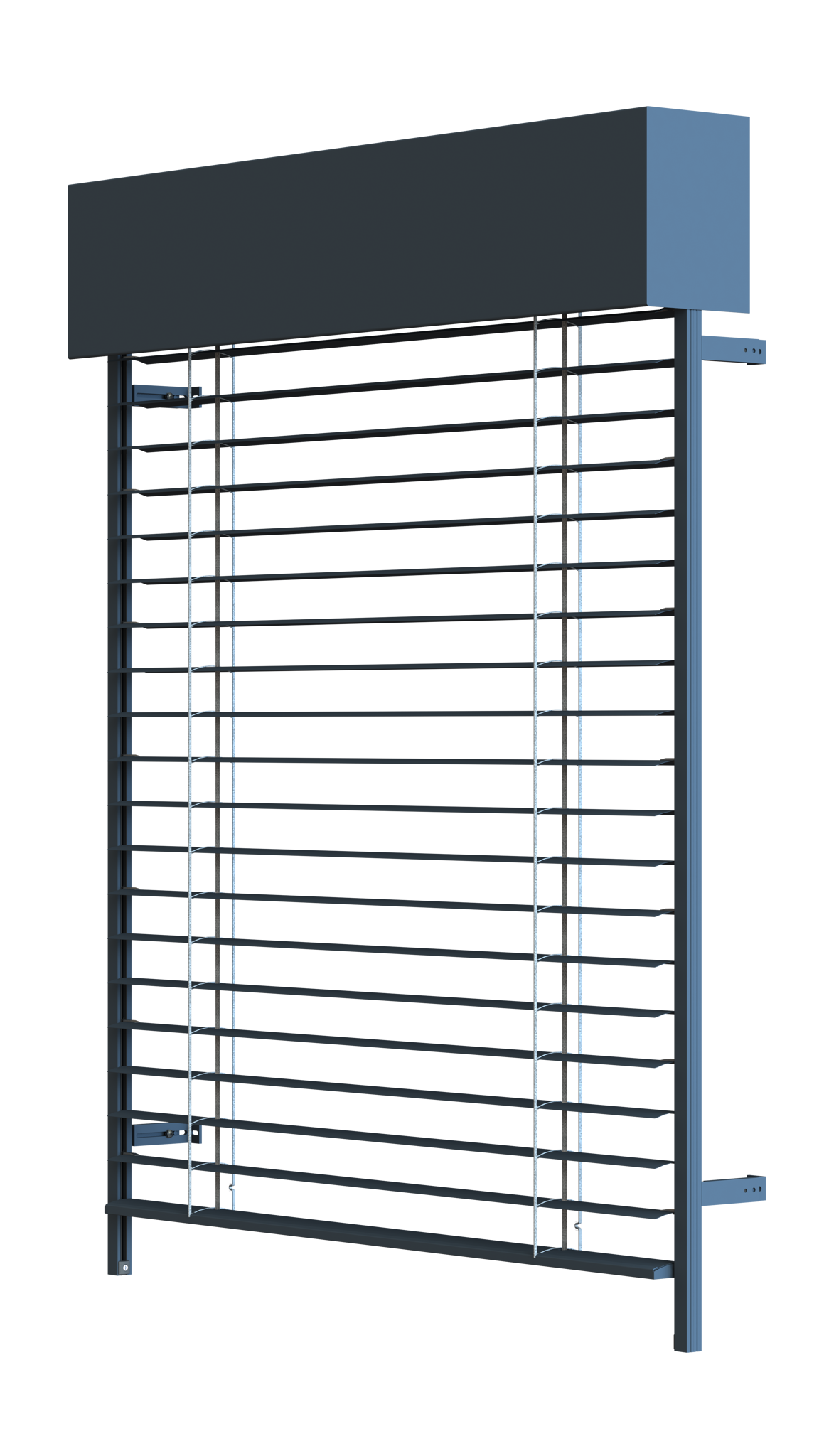

Store d´extérieur Cetta Flexi

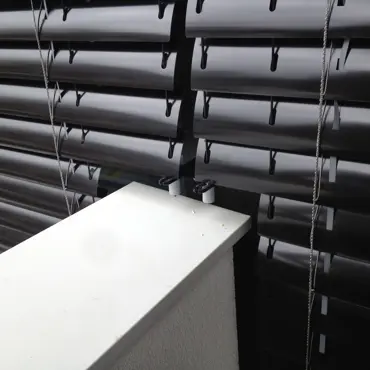

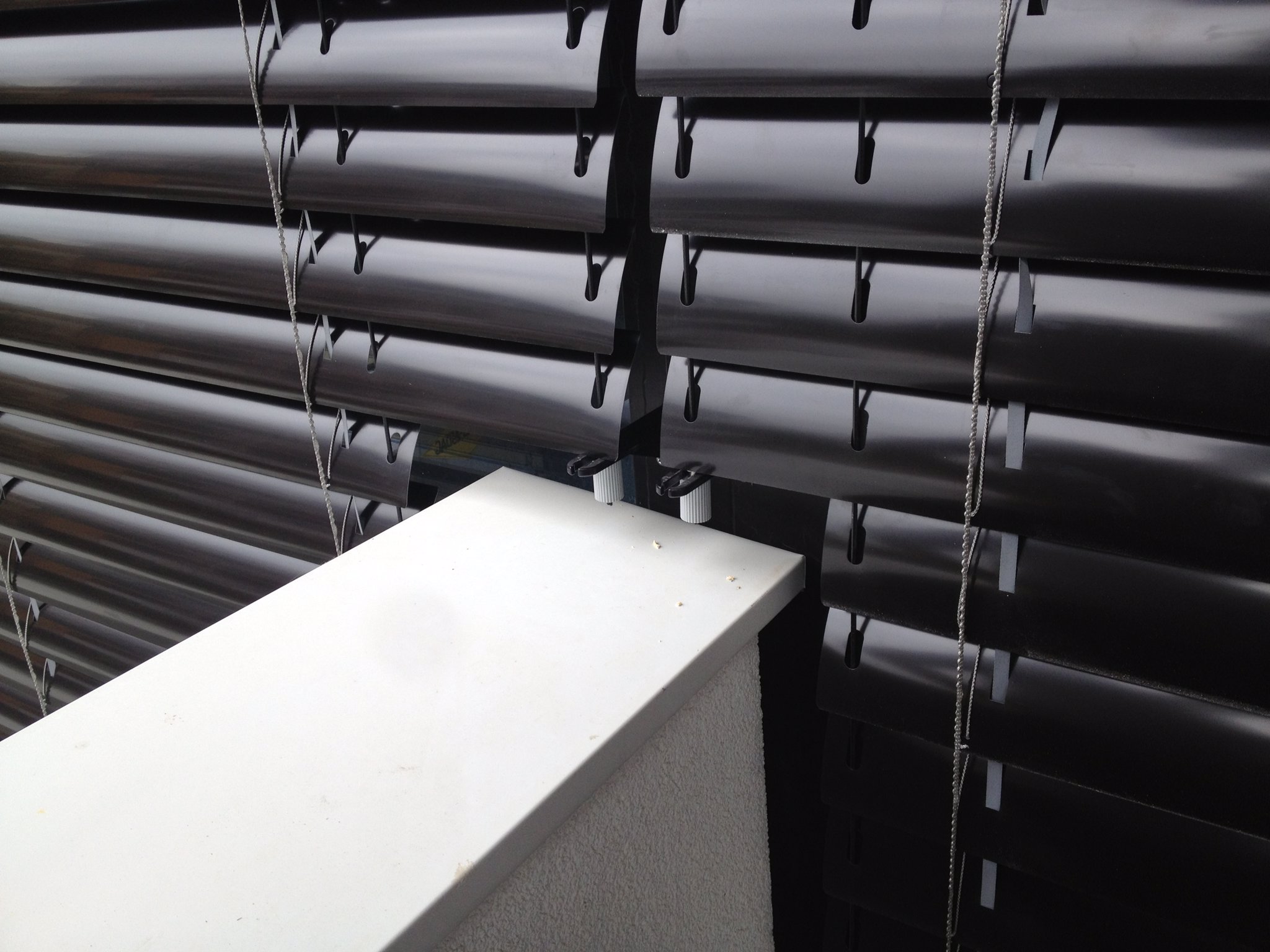

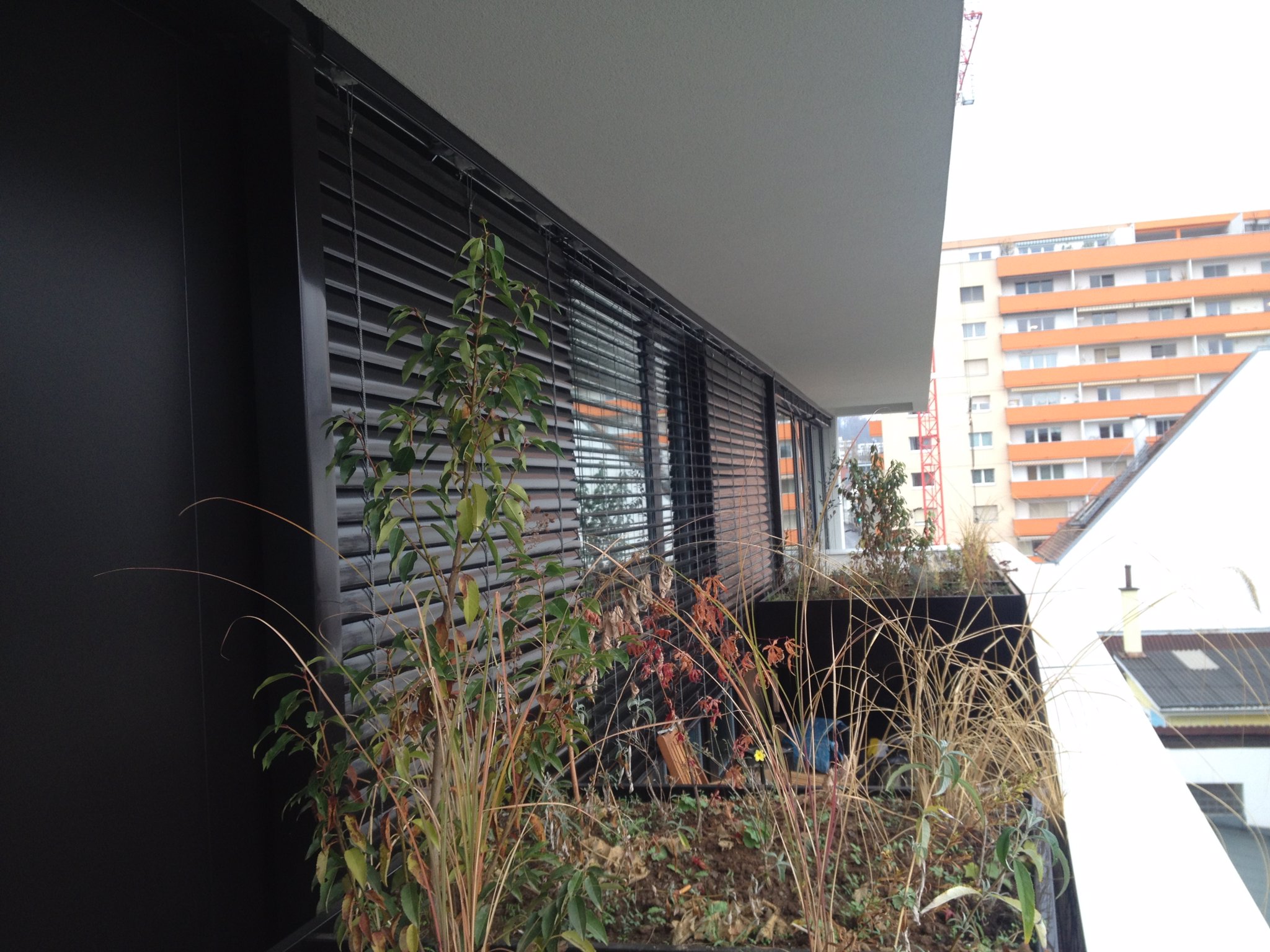

Grâce à leur apparence, les stores d'extérieur Cetta Flexi sont un type d'ombrage populaire pour les maisons familiales et les immeubles de bureaux. La conception variable des Cetta 60, 80 et 100 Flexi se distingue du store classique par une hauteur de paquet plus basse, obtenue en utilisant des lames sans pli longitudinal. Les lames mesurent 6, 8 et 10 cm de large et ont la forme de la lettre "C". Les coulisses en aluminium assurent la stabilité du store au vent et sont un élément de support pour sécuriser la maison contre les cambriolages.

La protection solaire extérieure crée un environnement optimal en termes de conditions lumineuses et thermiques et constitue une partie importante du bâtiment en termes d'économies d'énergie. Dans le concept traditionnel, les stores extérieurs remplissent une fonction d'ombrage et de sécurité, dans un concept non traditionnel, ils sont un élément architectural des immeubles de bureaux et un joyau des maisons familiales.

Je suis intéressé par ce produit

Avantages

Avantages & atouts

hauteur de paquet basse
solution appropriée pour le montage en cas d'espace insuffisant pour le paquet
haute niveau d´ombrage
effet thermorégulateur et protecteur
réduction du niveau de bruit extérieur

Dessiner

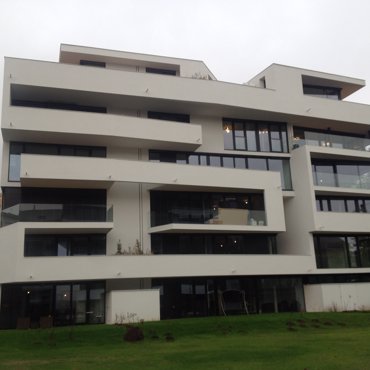

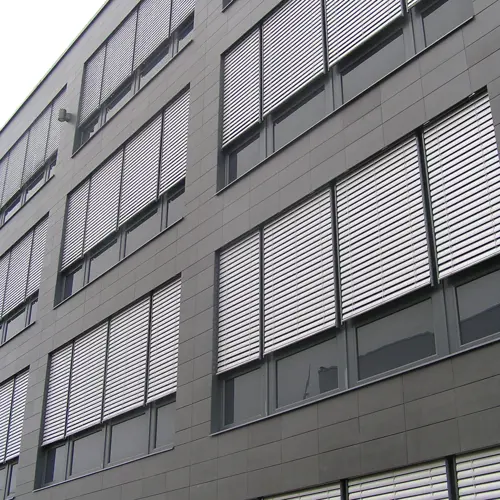

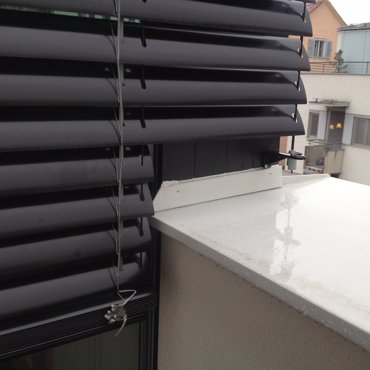

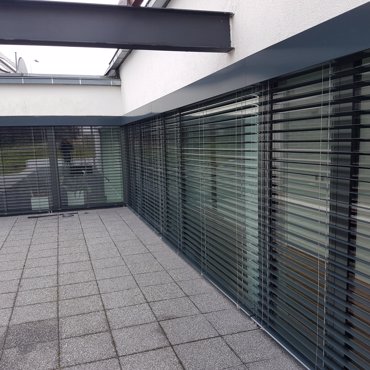

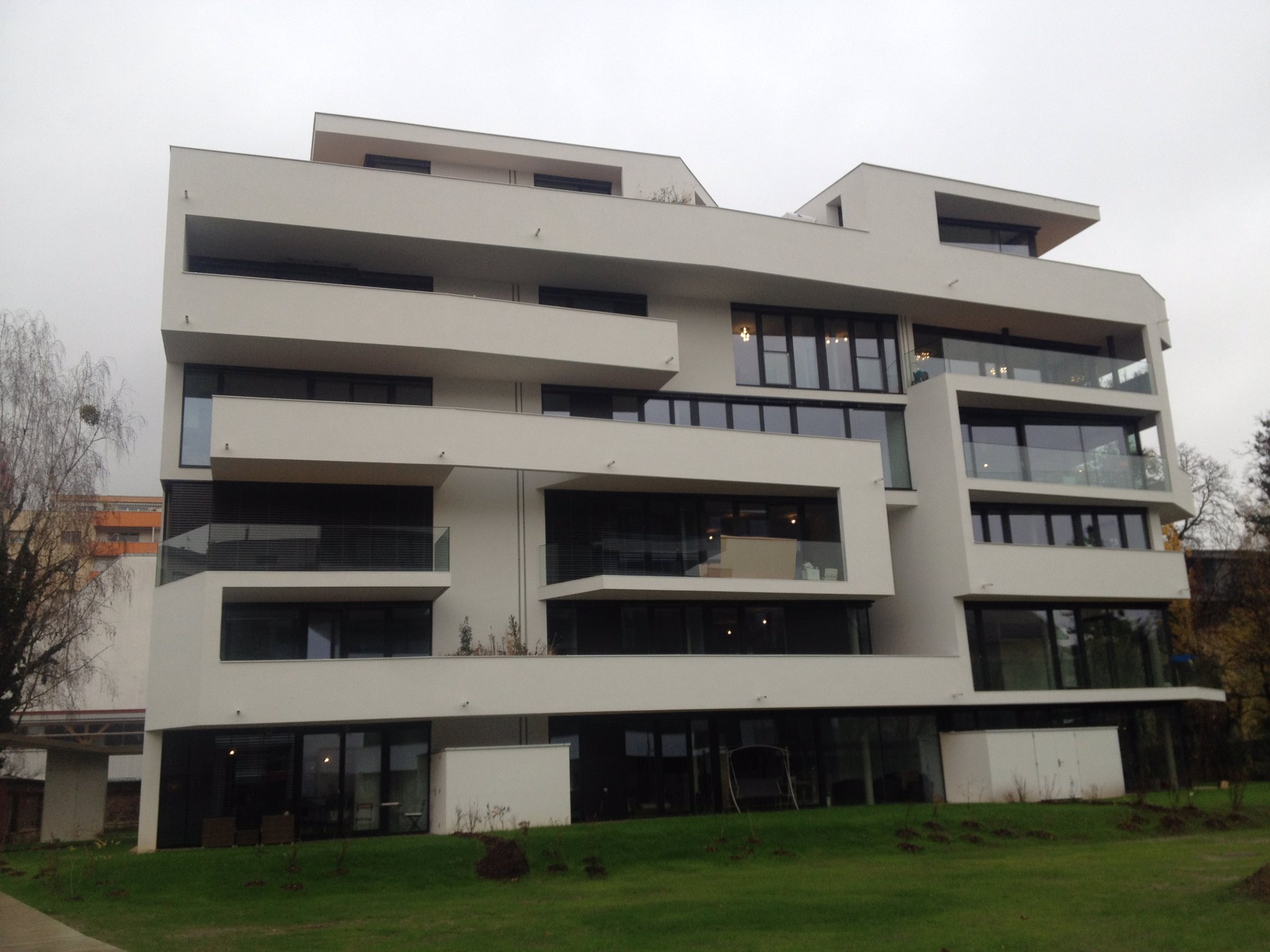

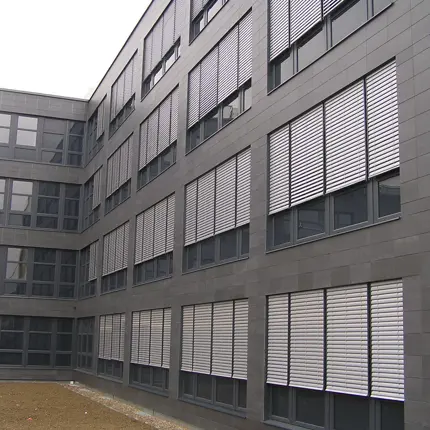

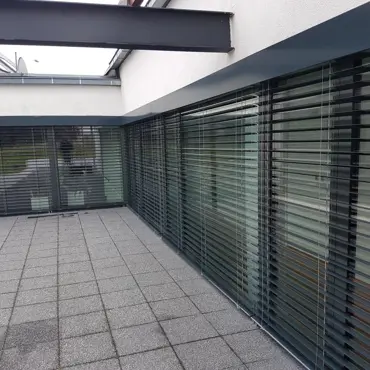

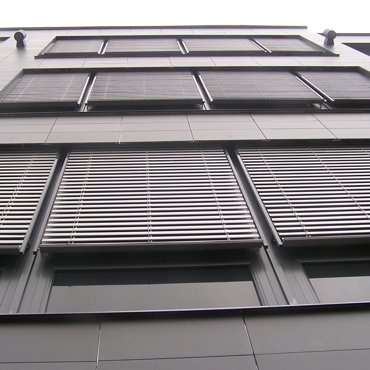

L´inspiration

Examinez

Version de couleur

Couleurs de base lame

Couleurs avec extra charge lame

Couleurs avec extra charge Isotra Système Decoral 1 des lambrequins, coulisses, équerres de coulisses, boîtier + barre finale

autres couleurs

Couleurs avec extra charge Isotra Système Decoral 2 des lambrequins, coulisses, équerres de coulisses, boîtier + barre finale

Des couleurs choisies sont seulement pour votre orientation. Si vous voudriez voir la couleur en réalité, nous vous recommandons de nous demander le sélécteur. Si réclamation de votre part à cause de votre choix d´après notre choix sur l´internet, nous ne pouvons pas l´accepter.

Moyens

Manoeuvre

manuelle
manivelle

éléctrique
télécommande ou interrupteur

Garanties

Dimensions

Largeur minimale
600 mm

Largeur max.
4000 mm (pour manoeuvre par moteur)

Hauteur maximale
4000 mm

Surface maximale
8 m² (pour manoeuvre par manivelle)
16 m² (pour manoeuvre par moteur)

* Remarque: à mesure que la largeur du store augmente, sa classe de résistance au vent diminue – voir Résistance au vent, ci-dessous sur la page. Nous ne produisons pas de dimensions atypiques.

Paramètres techniques

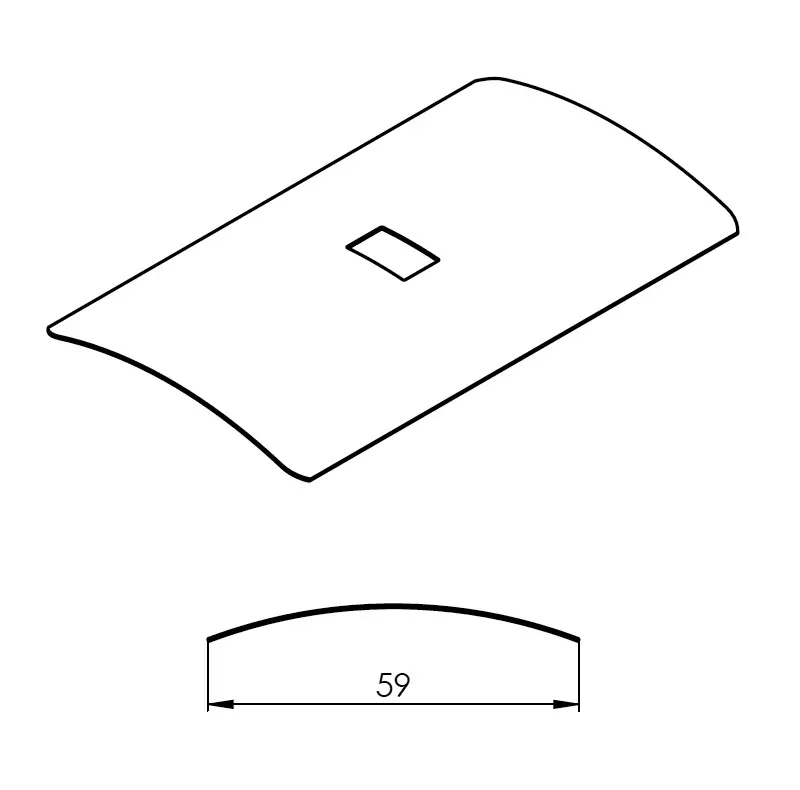

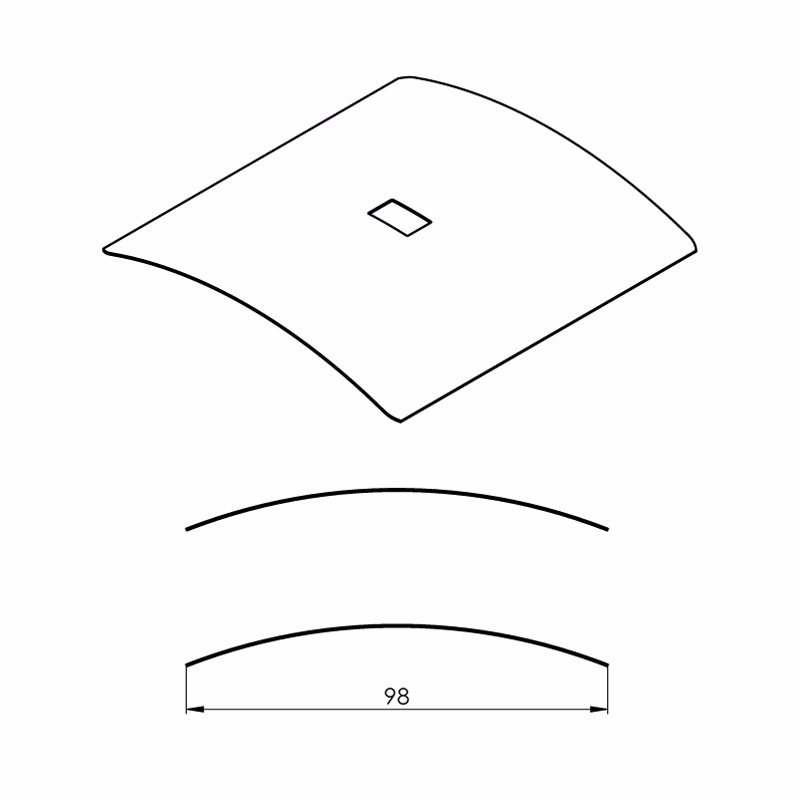

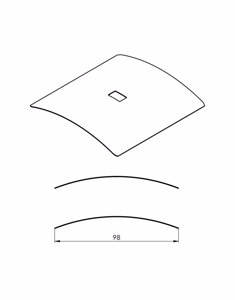

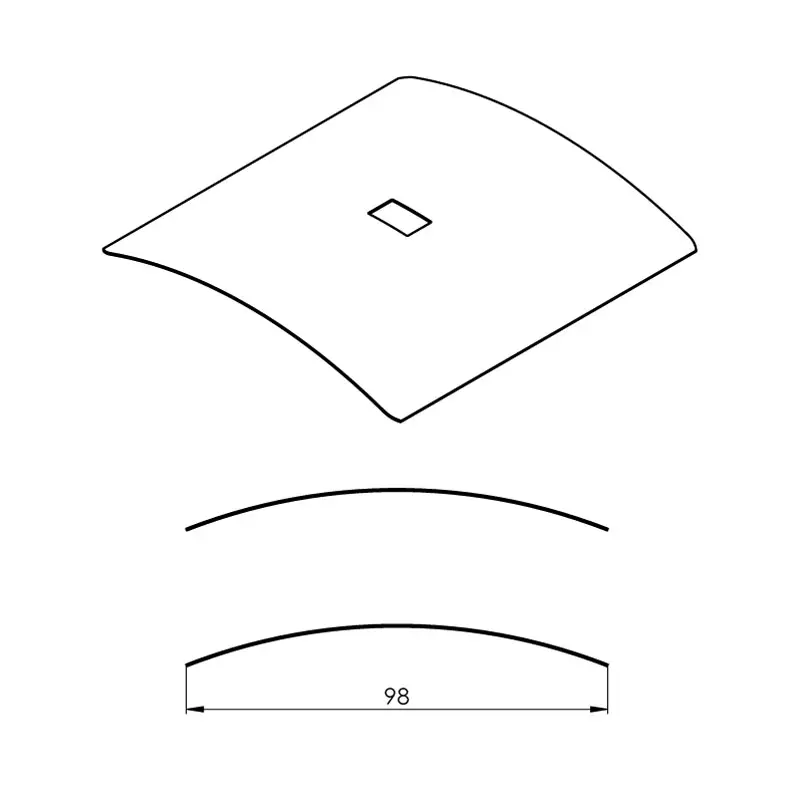

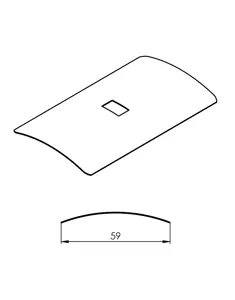

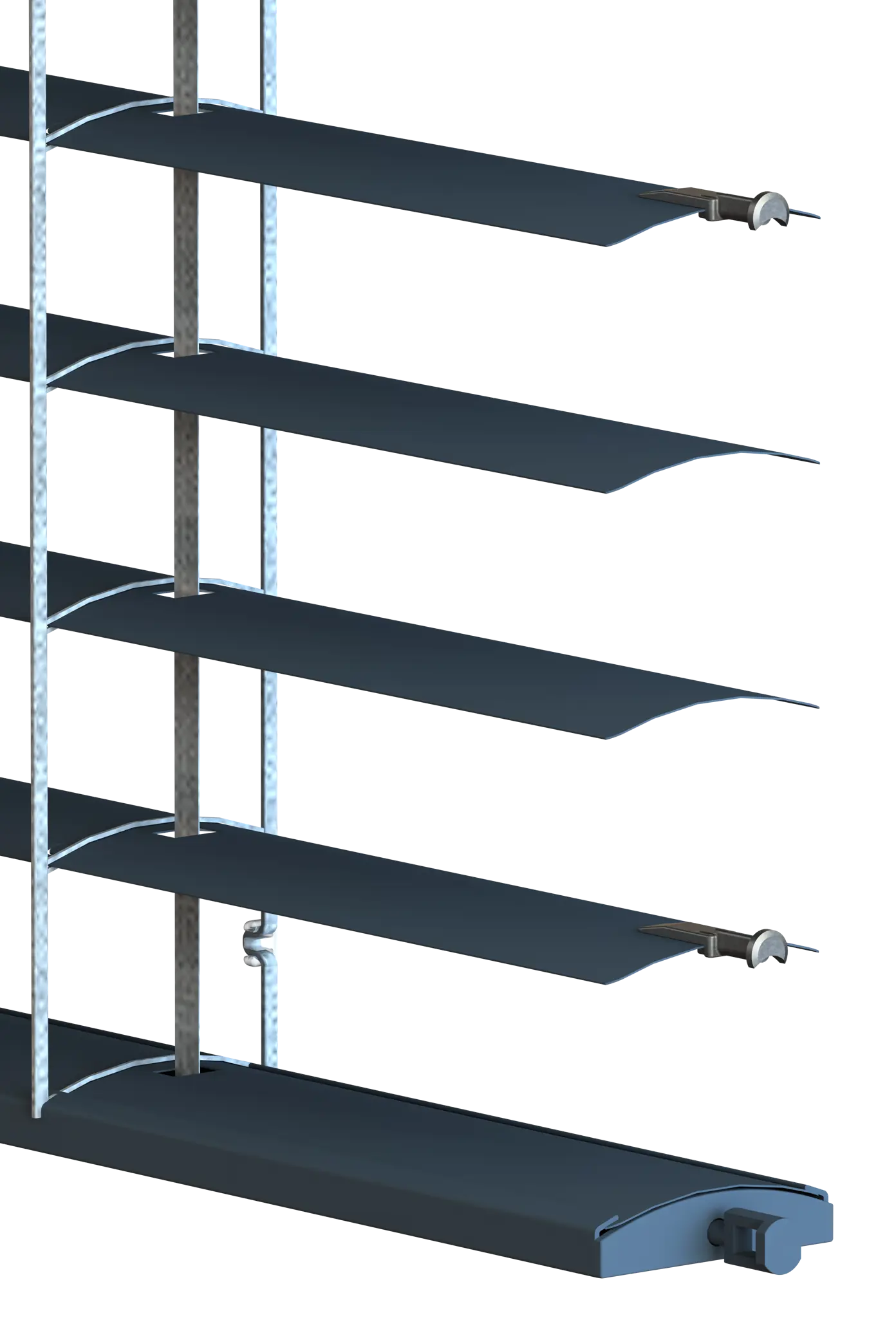

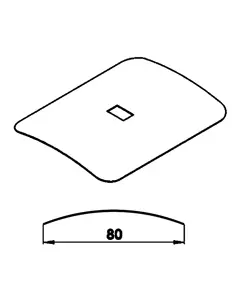

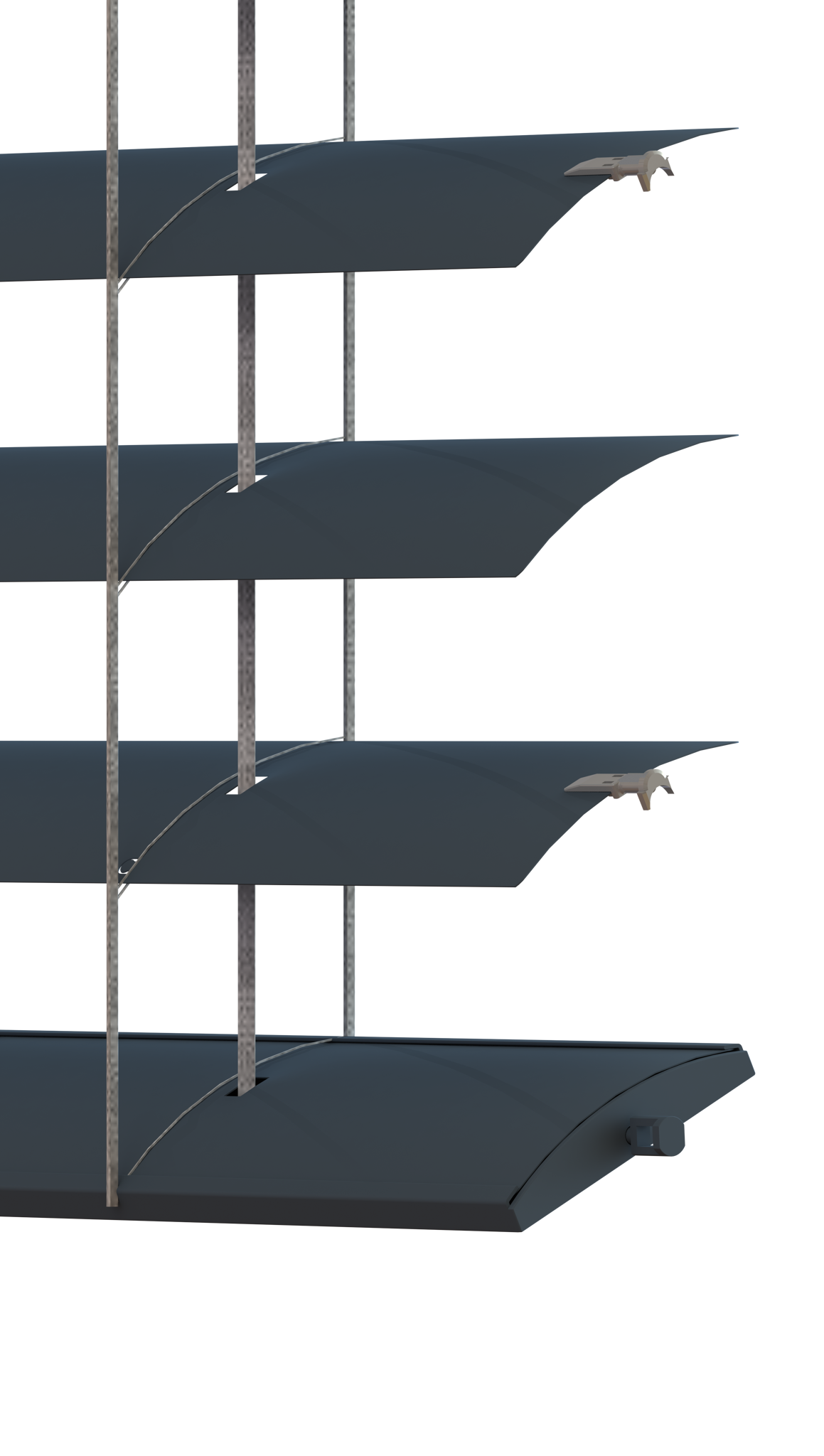

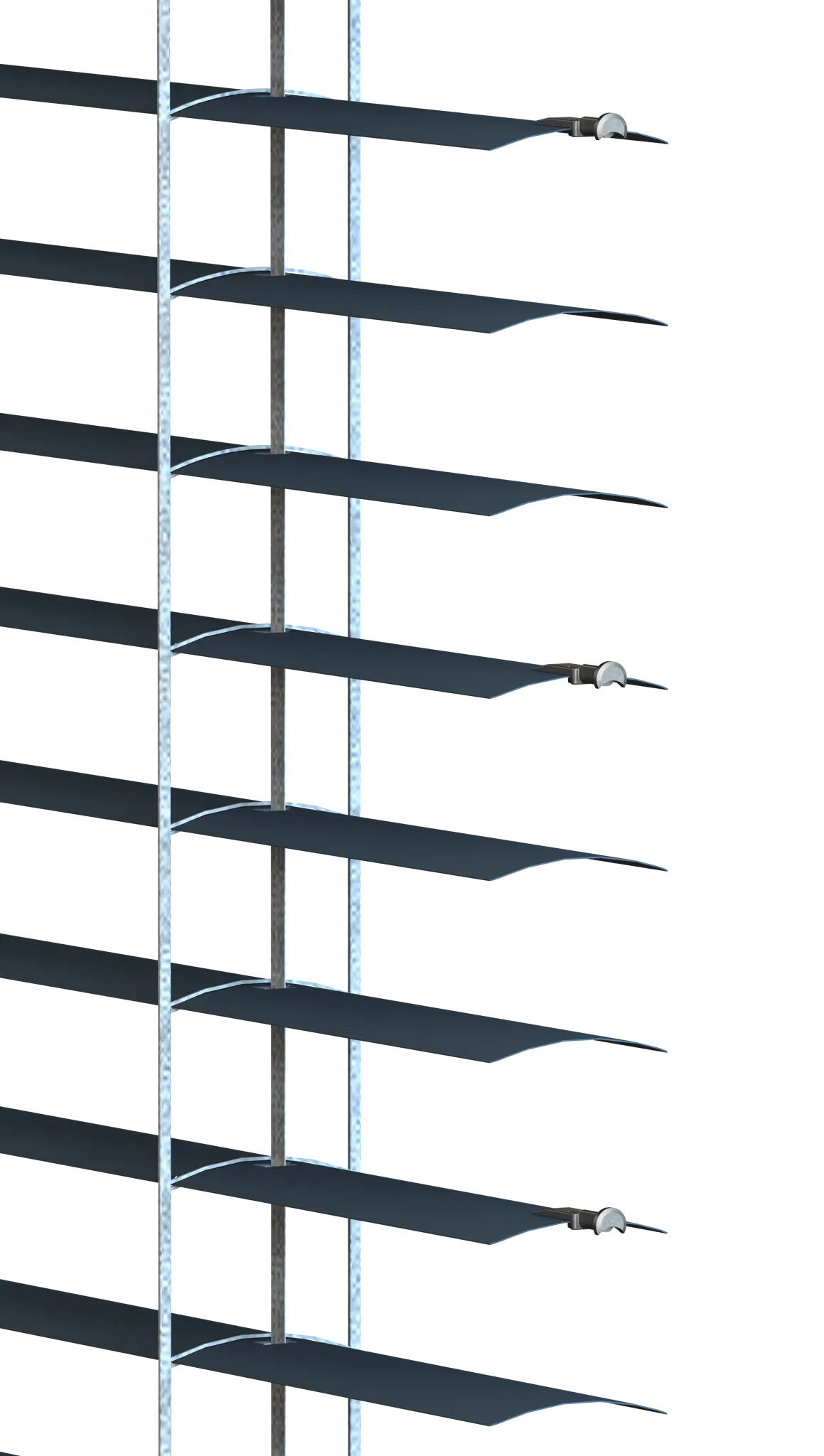

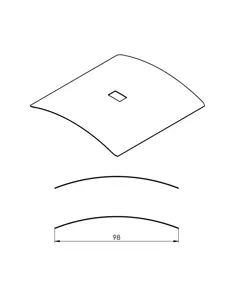

Vue d'ensemble des formes et dimensions des lames Cetta Flexi.

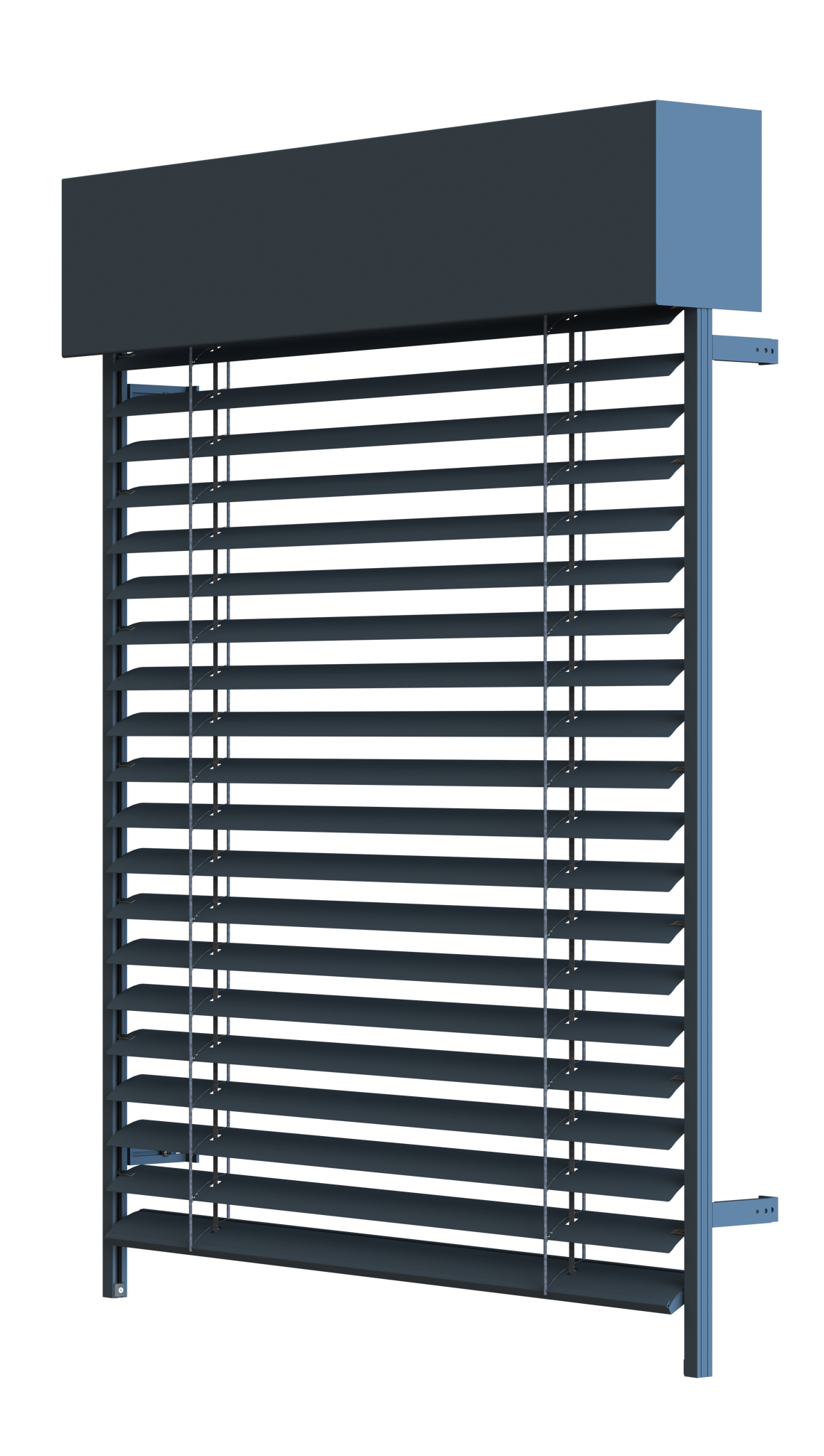

Cetta 60 Flexi

	Boîtier		Barre finale	Lame	Guidage		Échelle	Ruban
	Boîtier		Barre finale	Lame	coulisse	cable	Échelle	Ruban
Nom commercial	P 001/1	P 001/2	P 021/26	O 105	voir fiche technique	P 036	P 030/5	P 531, P531/1
Dimension (mm)	56 × 58	58 × 60	64,5 × 12	0,42 × 60	voir fiche technique	Ø 3,2	52 × 65	6 × 0,28
Matériel	Fe	Al	Al	Al	voir fiche technique	Fe/PVC	PES	PES
Coupe
Couleur	Standard: tôle zingué naturel (profil Al) Laquage d´autres RAL		Standard: aluminium anodisé Laquage d´autres RAL	Selon le sélécteur actuel ISOTRA a.s.	Standard: al anodisé Laquage d´autres RAL	gris	gris noir	gris noir

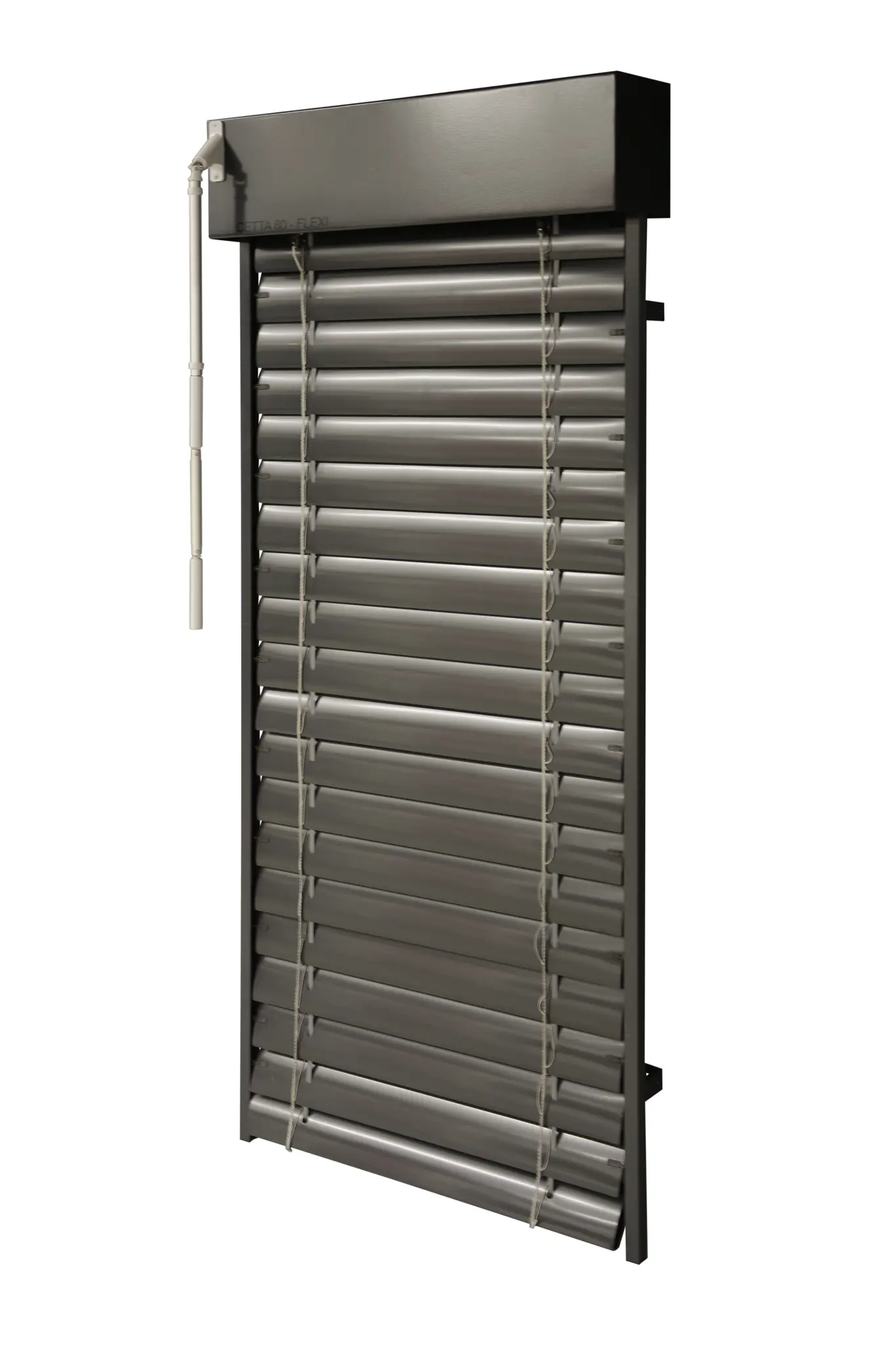

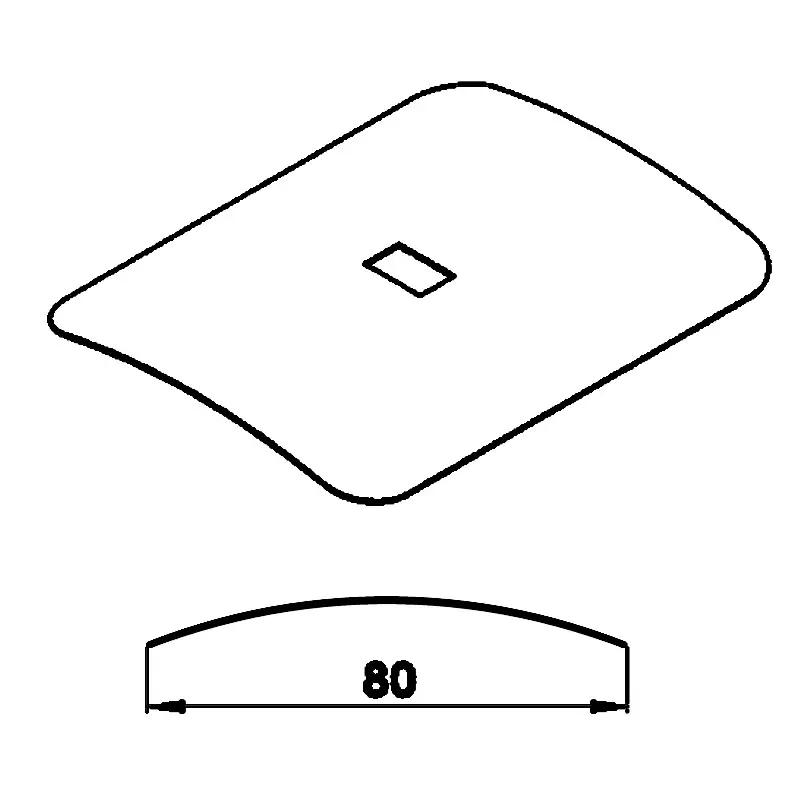

Cetta 80 Flexi

	Boîtier		Barre finale	Lame	Guidage		Échelle	Ruban
	Boîtier		Barre finale	Lame	coulisse	cable	Échelle	Ruban
Nom commercial	P 001/1	P 001/2	P 012/23	S 037	voir fiche technique	P 036/1	P 030/4	P 531, P531/1
Dimension (mm)	56 × 58	58 × 60	80 × 13	0,42 × 113	voir fiche technique	Ø 3,2	69 × 85	6 × 0,28
Matériel	Fe	Al	Al	Al	voir fiche technique	Fe/PVC	PES	PES
Coupe
Couleur	Standard: tôle zingué naturel (profil Al) Laquage d´autres RAL		Standard: aluminium anodisé Laquage d´autres RAL	Selon le sélécteur actuel ISOTRA a.s.	Standard: al anodisé Laquage d´autres RAL	gris	gris noir	gris noir

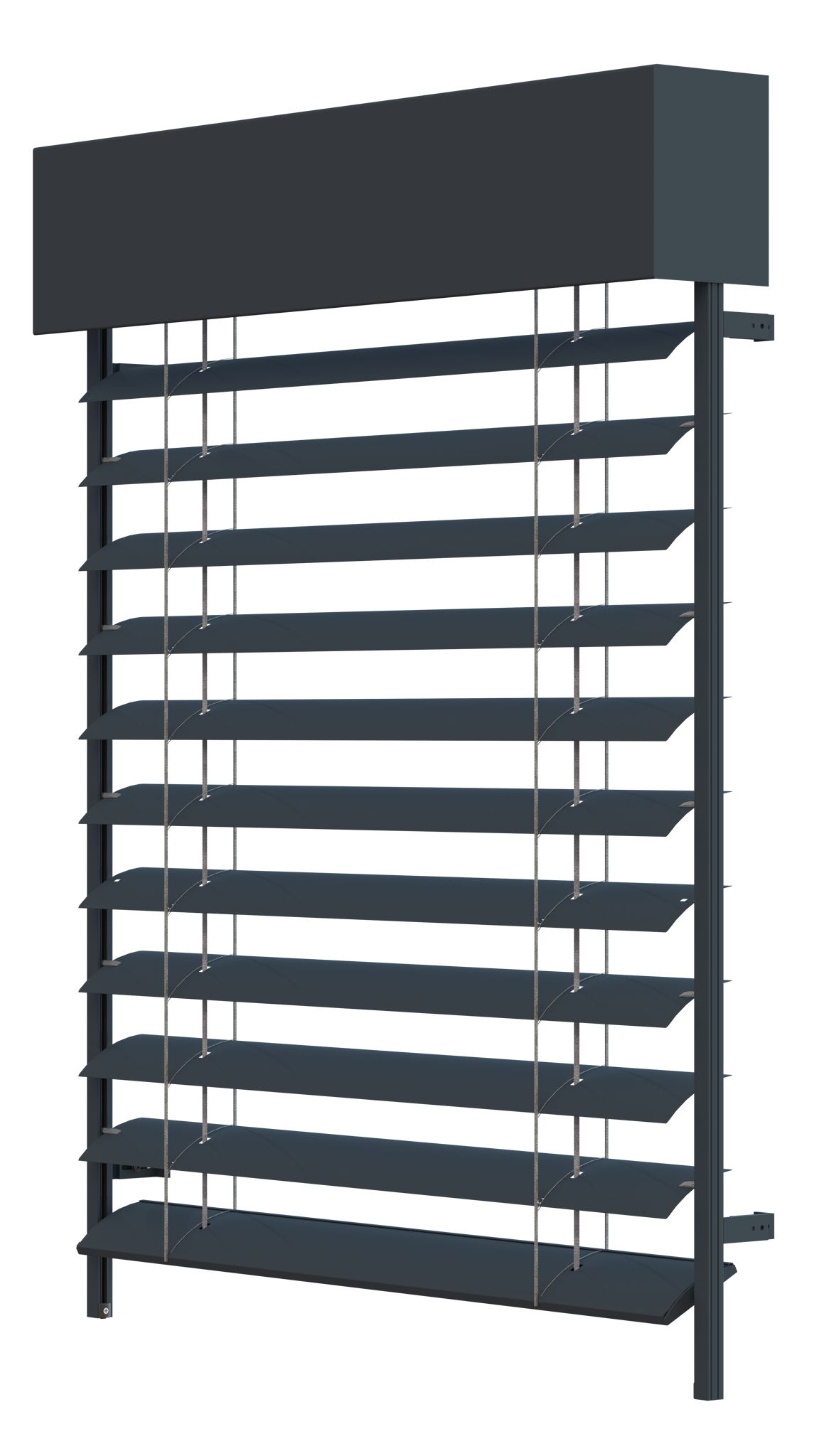

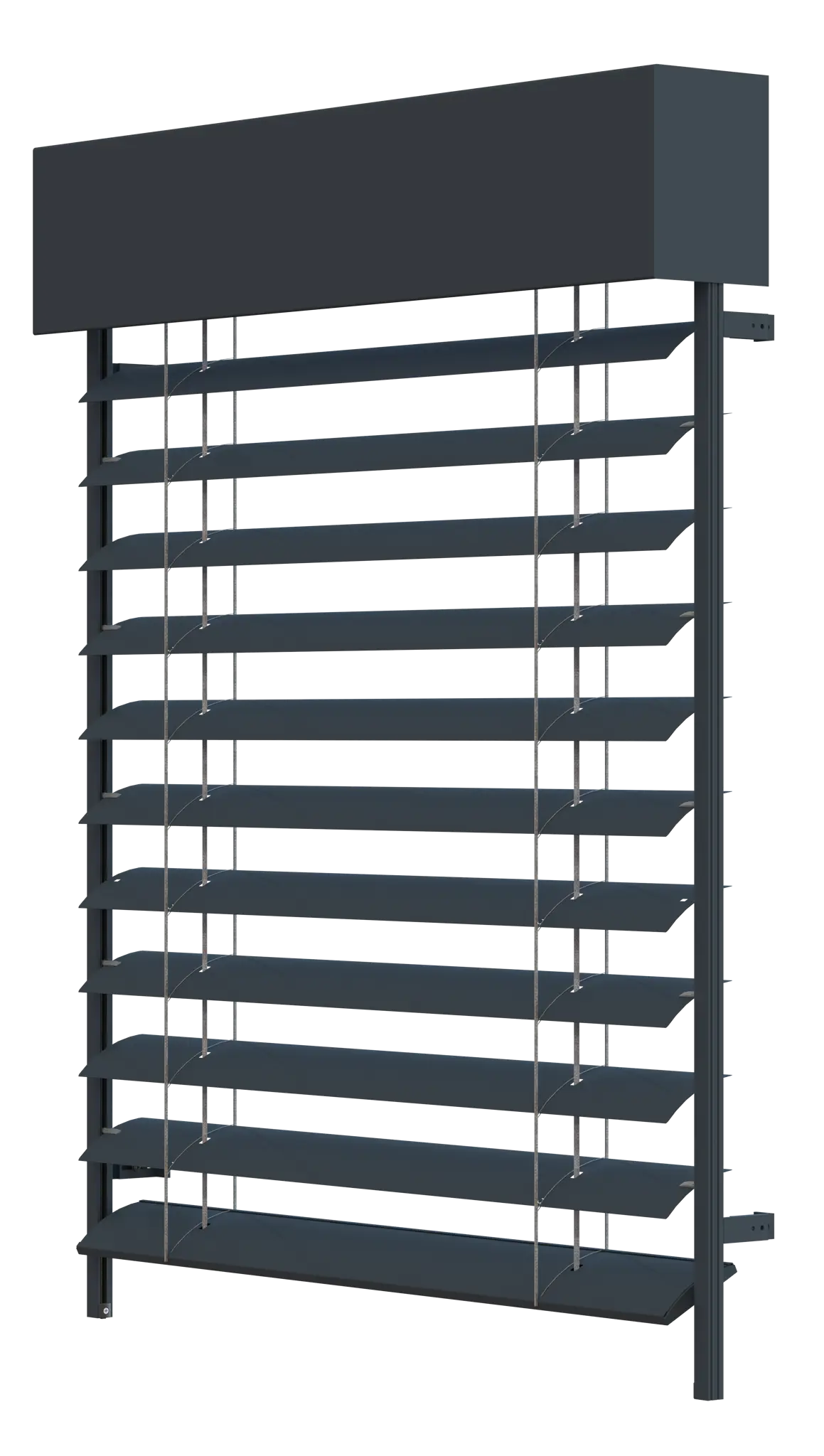

Cetta 100 Flexi

	Boîtier		Barre finale	Lame	Guidage		Échelle	Ruban
	Boîtier		Barre finale	Lame	coulisse	cable	Échelle	Ruban
Nom commercial	P 001/1	P 001/2	P 012/27	S 317	voir fiche technique	P 036	P 030/6	P 531, P531/1
Dimension (mm)	56 × 58	58 × 60	103,5 × 17	0,40 × 100	voir fiche technique	Ø 3,2	85 × 105	6 × 0,28
Matériel	Fe	Al	Al	Al	voir fiche technique	Fe/PVC	PES	PES
Coupe
Couleur	Standard: tôle zingué naturel (profil Al) Laquage d´autres RAL		Standard: aluminium anodisé Laquage d´autres RAL	Selon le sélécteur actuel ISOTRA a.s.	Standard: al anodisé Laquage d´autres RAL	gris	gris noir	gris noir

Nous ne produisons pas de dimensions atypiques.

Résistance au vent

Les essais de résistance contre le vent ont été réalisés par le Centre du Génie civil (Centrum stavebního inženýrství, a.s.) à Zlín conformément à la norme ČSN EN 13659.

Cetta Flexi 60 – guidage par cable

Caractéristiques de base	Caractéristique
Résistance au vent	Largeur de l´ouverture L (mm)	L <= 800		800 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800
	Norme EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Classe de résistance au vent	3	6	2	5	1	4	0	3	0	2	0	1
	Vitesse de vent max - v_max(km/h)	49		38		28		19		11		5
	Hauteur maximale de vantail	H_max = 2 500 mm
	Largeur de l´ouverture L (mm)	L <= 800		800 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800
	Classe de résistance au vent	2	5	1	4	0	3	0	2	0	1	0	0
	Vitesse de vent max - v_max (km/h)	38		28		19		11		5		1
	Hauteur maximale de vantail	H_max = 4 000 mm
Résistance de chaleur additionnelle ΔR		0,08 (m².K/W)
Valeur totale de permission de l´énérgie solaire g_tot		0,032 – 0,094 (d ́apres la couleur de lame choisie)*

Cetta Flexi 60 – guidage par coulisses

Caractéristiques de base	Caractéristique
Résistance au vent	Largeur de l´ouverture L (mm)	L <= 1 000		1 000 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000
	Norme EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Classe de résistance au vent	4	7	3	6	2	5	1	4
	Vitesse de vent max - v_max(km/h)	61		49		38		28
	Hauteur maximale de vantail	H_max = 4 000 mm
	Largeur de l´ouverture L (mm)	4 000 < L <= 4 500		4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 6 000
	Classe de résistance au vent	0	3	0	2	0	1	0	0
	Vitesse de vent max - v_max (km/h)	19		11		5		1
	Hauteur maximale de vantail	H_max = 4 000 mm
Résistance de chaleur additionnelle ΔR		0,08 (m².K/W)
Valeur totale de permission de l´énérgie solaire g_tot		0,032 – 0,094 (d ́apres la couleur de lame choisie)*

Cetta Flexi 80 – guidage par cable

Caractéristiques de base	Caractéristique
	Largeur de l´ouverture L (mm)	L <= 2 000		2 000 < L <= 2 500		2 500 < L <= 3 000		3 000 < L <= 3 400		3 400 < L <= 3 800		3 800 < L <= 4 000
	Norme EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Classe de résistance au vent	2	5	1	4	0	3	0	2	0	1	0	0
	Vitesse de vent max - v_max (km/h)	38		28		19		11		5		1
	Hauteur maximale de vantail	H_max = 2 500 mm
	Largeur de l´ouverture L (mm)	L <= 2 000		2 000 < L <= 2 500		2 500 < L <= 3 000		3 000 < L <= 3 400		3 400 < L <= 3 800		3 800 < L <= 4 000
	Classe de résistance au vent	1	4	0	3	0	2	0	1	0	0	0	0
	Vitesse de vent max - v_max (km/h)	28		19		11		5		1		1
	Hauteur maximale de vantail	H_max = 4 000 mm
Résistance de chaleur additionnelle ΔR		0,08 (m².K/W)
Valeur totale de permission de l´énérgie solaire g_tot		0,032 - 0,094 (d ́apres la couleur de lame choisie)*

Cetta Flexi 80 – guidage par coulisses

Caractéristiques de base	Caractéristique
Résistance au vent	Largeur de l´ouverture L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Norme EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Classe de résistance au vent	2	5	1	4	0	3	0	2
	Vitesse de vent max - v_max (km/h)	38		28		19		11
	Hauteur maximale de vantail	H_max = 4000 mm
	Largeur de l´ouverture L (mm)	4 500 < L <= 5 000				5 000 < L <= 6 000
	Classe de résistance au vent	0		1		0		0
	Vitesse de vent max - v_max (km/h)	5				1
	Hauteur maximale de vantail	H_max = 4 000 mm
Résistance de chaleur additionnelle ΔR		0,08 (m².K/W)
Valeur totale de permission de l´énérgie solaire g_tot		0,032 - 0,094 (d ́apres la couleur de lame choisie)*

Cetta Flexi 100 – guidage par cable

Caractéristiques de base	Caractéristique
Résistance au vent	Largeur de l´ouverture L (mm)	L <= 800		800 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800
	Norme EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Classe de résistance au vent	3	6	2	5	1	4	0	3	0	2	0	1
	Vitesse de vent max - v_max(km/h)	49		38		28		19		11		5
	Hauteur maximale de vantail	H_max = 2 500 mm
	Largeur de l´ouverture L (mm)	L <= 800		800 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4000 < L <= 4 500		4 500 < L <= 4 800
	Classe de résistance au vent	2	5	1	4	0	3	0	2	0	1	0	0
	Vitesse de vent max - v_max (km/h)	38		28		19		11		5		1
	Hauteur maximale de vantail	H_max = 4 000 mm
Résistance de chaleur additionnelle ΔR		0,08 (m².K/W)
Valeur totale de permission de l´énérgie solaire g_tot		0,032 – 0,094 (d ́apres la couleur de lame choisie)*

Cetta Flexi 100 – guidage par coulisses

Caractéristiques de base	Caractéristique
Résistance au vent	Largeur de l´ouverture L (mm)	L <= 1 000		1 000 < L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000
	Norme EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Classe de résistance au vent	4	7	3	6	2	5	1	4
	Vitesse de vent max - v_max(km/h)	61		49		38		28
	Hauteur maximale de vantail	H_max = 4 000 mm
	Largeur de l´ouverture L (mm)	4 000 < L <= 4 500		4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 6 000
	Classe de résistance au vent	0	3	0	2	0	1	0	0
	Vitesse de vent max - v_max (km/h)	19		11		5		1
	Hauteur maximale de vantail	H_max = 4 000 mm
Résistance de chaleur additionnelle ΔR		0,08 (m².K/W)
Valeur totale de permission de l´énérgie solaire g_tot		0,032 – 0,094 (d ́apres la couleur de lame choisie)*
