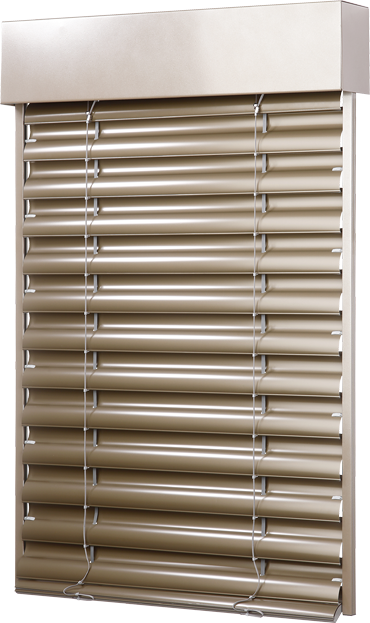

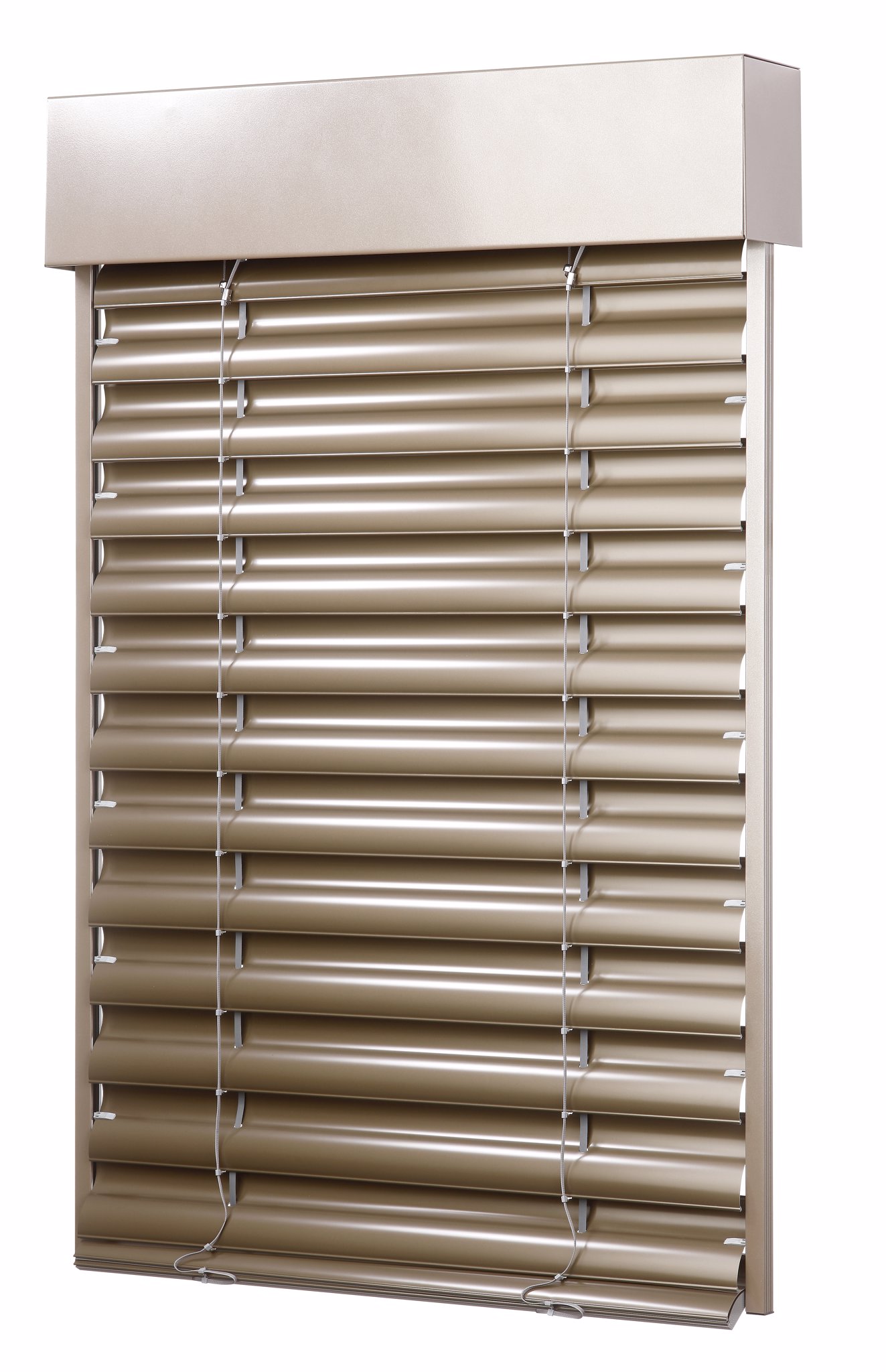

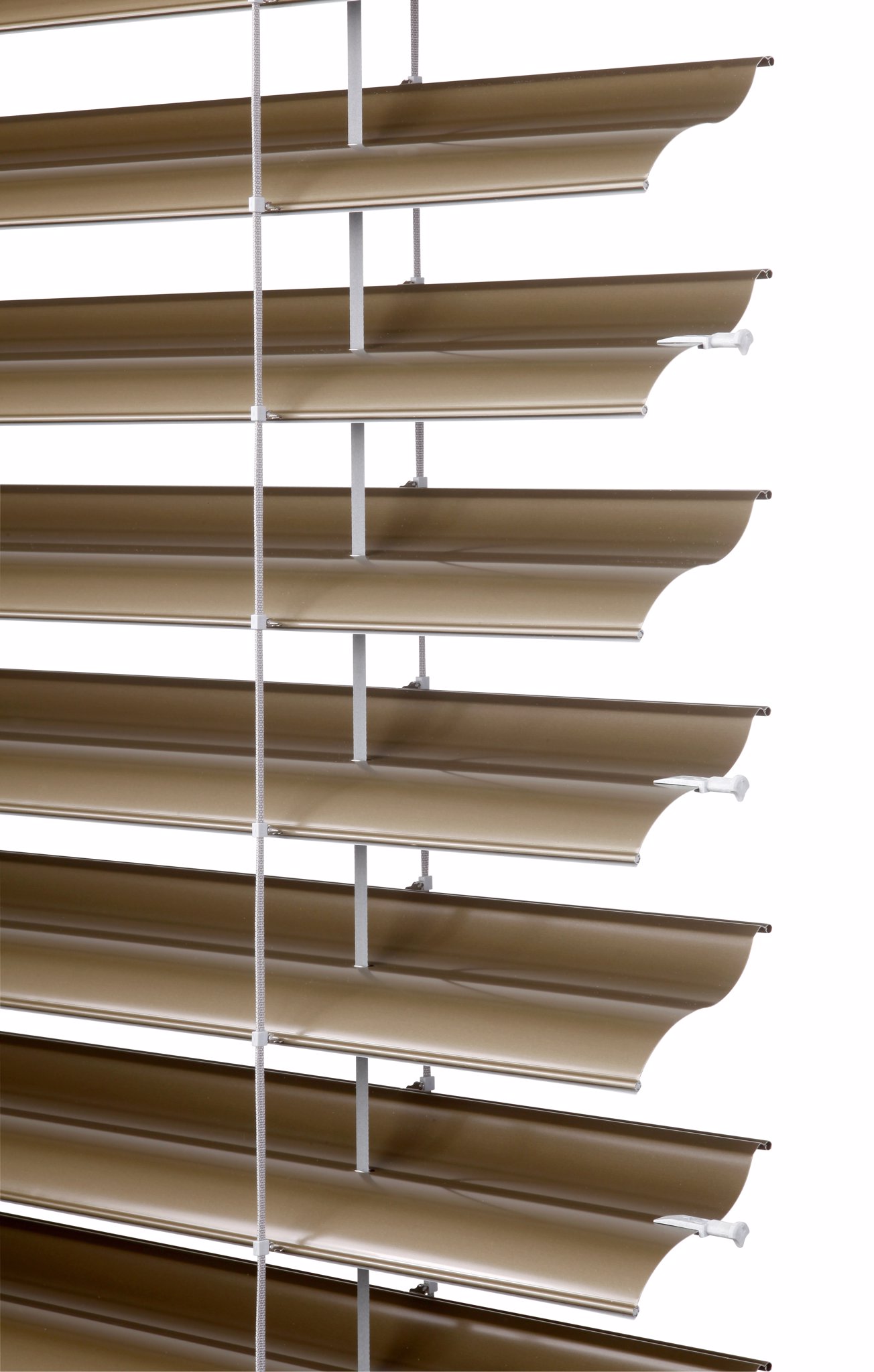

| Boitier | Barre finale | Lame | Guidage latérale | Échelle | Ruban de relevage |
|||
|---|---|---|---|---|---|---|---|---|
| Coulisse | Câble en acier | |||||||
| Nom commercial |
P 001/1 | P 001/2 | P 012/21 |
S 039 |
voir la fiche technique | P 036 |
P 029/1 | P 531, P531/1 |
| Dimension (mm) | 56 × 58 | 58 × 60 | 93 × 14 | 0,42 × 113 | voir la fiche technique | Ø 3,2 | 86 × 9,5 | 6 × 0,28 |
| Matériel | Fe | Al | Al | Al | voir la fiche technique | Fe / PVC | PES | PES |
| Coupe transversale |  |
 |
 |
 |
||||
| Couleur | Standard: tôle zinguée naturel (Al boitier) Les autres RAL à option, DECORAL* |
Standard: aluminium anodisé Les autres RAL à option, DECORAL* |
Selon le sélécteur actuel ISOTRA a.s. |
Standard: aluminium anodisé Les autres RAL à option, DECORAL* |
gris noir |
gris noir |
gris noir |
|
*pour une largeur maximale 4000 mm
Nous ne fabriquons pas de dimensions atypiques.
Ces trois types d'installation peuvent se décliner en deux variantes: boîtier visible / boîtier de recouvrement intégré dans le système d'isolation thermique ou habillage de périmètre.
Le montage dans le linteau doit être prévu dès la phase de réalisation des plans de la maison individuelle.
Les essais de résistance au vent ont été réalisés par le Centre de génie civil a.s. à Zlin conformément à la norme à ČSN EN 13659.
| Caractéristiques de base | Caractéristiques | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Résistance au vent | Largeur de l´ouverture L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | ||||||
| Norme EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Résistance au vent classe | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | |
| Vitesse de vent max - en (km/h) | 49 | 38 | 28 | 19 | 11 | 5 | |||||||
| Hauteur maximale de vantail | Hmax = 2500 mm | ||||||||||||
| Largeur de l´ouverture L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | |||||||
| Résistance au vent classe | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Vitesse de vent max - en (km/h) | 38 | 28 | 19 | 11 | 5 | 1 | |||||||
| Hauteur maximale de vantail | Hmax = 4000 mm | ||||||||||||
| Résistance de chaleur additionnelle ΔR | 0,08 (m2.K/W) | ||||||||||||
| Valeur totale de permission de l´energie solaire gtot | 0,032 - 0,094 (d´après la couleur de lame choisie)* | ||||||||||||
| Caractéristiques de base | Caractéristiques | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Résistance au vent | Largeur de l´ouverture L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Norme EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Résistance au vent classe | 5 | 8 | 4 | 7 | 3 | 6 | 2 | 5 | |
| Vitesse de vent max - en (km/h) | 74 | 61 | 49 | 38 | |||||
| Hauteur maximale de vantail | Hmax = 4000 mm | ||||||||
| Largeur de l´ouverture L (mm) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Résistance au vent classe | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | |
| Vitesse de vent max - en (km/h) | 28 | 19 | 11 | 5 | |||||
| Hauteur maximale de vantail | Hmax = 4000 mm | ||||||||
| Résistance de chaleur additionnelle ΔR | 0,08 (m2.K/W) | ||||||||
| Valeur totale de permission de l´energie solaire gtot | 0,032 - 0,094 (d´après la couleur de lame choisie)* | ||||||||
